高溫抗彎強(qiáng)度是購(gòu)買(mǎi)高鋁質(zhì)耐火澆注料的重要參考指標(biāo)。強(qiáng)度可以判斷材料的質(zhì)量。強(qiáng)度單位用帕[斯卡](Pa)表示，通常用兆帕(MPa)表示。試樣成型后必須進(jìn)行養(yǎng)護(hù)，其養(yǎng)護(hù)制度分為自然養(yǎng)護(hù)、潮濕養(yǎng)護(hù)、標(biāo)準(zhǔn)養(yǎng)護(hù)和加熱養(yǎng)護(hù)等，并規(guī)定養(yǎng)護(hù)時(shí)間為1d和3d。

　　所謂高溫彎曲強(qiáng)度，是指高鋁質(zhì)耐火澆注料試件在三點(diǎn)彎曲裝置的彎曲載荷作用下，在高溫下斷裂時(shí)產(chǎn)生的極限應(yīng)力，也稱(chēng)為熱彎曲強(qiáng)度。試驗(yàn)溫度是指澆注料試樣中部張力面上的溫度，保溫時(shí)間為0.5~1h。表1為高鋁質(zhì)耐火澆注料的高溫抗折強(qiáng)度。表中給出了5種高鋁質(zhì)耐火澆注料抗彎強(qiáng)度，其中低水泥高鋁質(zhì)耐火澆注料和氧化鋁水泥剛玉的強(qiáng)度最高。

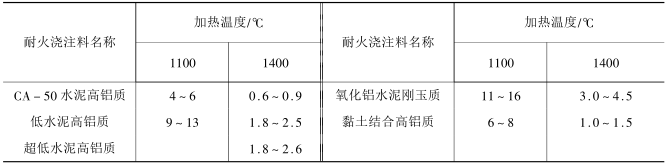

　　表1 高鋁質(zhì)耐火澆注料的高溫抗折強(qiáng)度(MPa)
